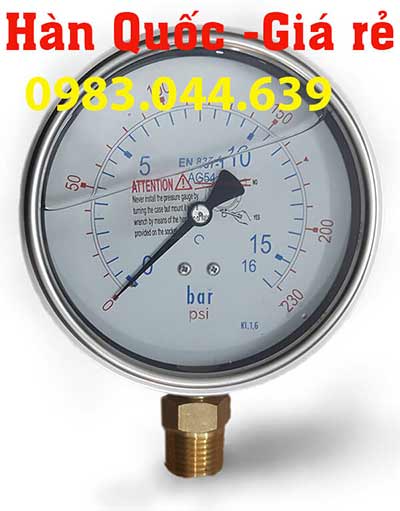

Đồng hồ áp lực dầu thân inox chân đồng

Đồng hồ áp lực dầu thân inox chân đồng

0983044639

Đồng hồ đo áp lực Automa – Hàn Quốc là top 5 loại đồng hồ được sử dung nhiều nhất trên thị trường. Với ưu thế là đơn vị nhập khẩu chính hãng. Chúng tôi luôn đảm bảo chất lượng sản phẩm để tạo niềm tin với Quý khách hàng.

Danh mục:
  • Mô tả
  • Thông tin bổ sung
  • Đánh giá (1)

Mô tả

Đồng hồ áp lực dầu vỏ inox chân đồng là loại được sử dụng trong hệ thống không có hóa chất ăn mòn. Tuy nhiên ưu điểm của nó là giá thành rẻ hơn nhiều so với loại full inox. Đây là sự lựa chọn phù hợp nếu nó phải làm việc ở môi trường ngoài trời. Các đơn vị thường nhập từ Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, EU,… Tuy nhiên loại nhập từ Hàn Quốc được nhiều người sử dụng do chất lượng tốt giá trung bình.

1. Thông số kỹ thuật.

Tên sản phẩm Đồng hồ áp lực dầu thân inox, chân đồng
Vỏ ngoài Inox 304
Mặt kính Kính an toàn cường lực, trong suốt.
Kiểu kết nối Kiểu ren hợp kim đồng, chân dưới.
Kiểu ren G/PT/NPT 1/8”, 1/4” , 3/8”, 1/2”.
Ống Bourdon Hợp kim đồng.
Cơ cấuTruyền động Hợp kim đồng.
Đường kính mặt 50mm(2”), 63mm(2,5”), 100mm(4”).
Mặt chia thang đo Nhôm, sơn tĩnh điện.
Dải áp suất. Theo yêu cầu của khách hàng, -1~0bar, 0~1bar, 0~7bar, 0~600bar.
Độ chính xác 1.0%,1.6%,2.0%
Dầu bảo vệ Glycerin (Sử dụng để chống rung giật, giúp kim ổn định).
Nhiệt độ làm việc 60C
Nhiệt độ môi trường -20 ~ 60C
Giá trị hoạt động ổn định 75% của dải đo.
Vượt quá dải đo 130% của dải đo.
Tiêu chuẩn. ISO9001:2008,CE,KS,CMC



2. Cấu tạo của đồng hồ áp lực dầu.

Vỏ bao ngoài: Là bộ phận giúp bảo vệ các cơ cấu bên trong của đồng hồ. Được làm bằng inox 304 giúp tránh oxi hóa bởi môi trường.

Socket: là bộ phận kết nối đồng hồ với vị trí cần đo.

Mặt Kính: Làm bằng kính chịu lực cao cấp, trong suốt, giúp người sử dụng nhìn rõ giá trị đo.

Ống Bourdon: Đây là bộ phận quan trọng nhất, là nơi nhận giá trị áp suất từ môi chất cần đo. Ống Bourdon thường được làm bằng vật liệu giống chân ren của đồng hồ.

Cơ cấu truyền động: Bao gồm các cơ cấu bánh rang. Thường được làm bằng inox.

Mặt hiển thị giá trị đo: Được làm bằng nhôm có mạ sơn tĩnh điện. Trên đó thể hiện các giá trị đo.

Kim: Thể hiện giá trị đo.

Lỗ tra dầu: Dùng để thêm dầu glycerin vào trong hoặc thay dầu khi cần thiết.

3.Đồng hồ áp lực dầu được sử dụng ở đâu ?

Đồng hồ đo áp lực dầu được sử dụng nhiều trong công nghiệp. Đối với những vị trí có độ rung lớn hoặc môi chất cần đo có sự thay đổi đột ngột về áp lực như lơi nóng, khí nén. Nếu như bạn sử  dụng đồng hồ cơ học thì kim rung kim liên tục vì vậy giá trị sẽ không chính xác và có thể gây ra những rủi ro trong quá trình vận hành. Nhờ tác dụng của dầu Glixerin có tác dụng giúp kim đồng hồ vận chuyển êm ái nhất vì vậy mà đồng hồ dầu có thể làm việc liên tục mà ít bị vấn đề gì xảy ra.

4.Nguyên lý hoạt động của đồng hồ áp lực dầu.

Hầu hết tất cả đều có chung một nguyên lý hoạt động. Môi chất trên đường ống sẽ đi vào đồng hồ thông qua socket. Từ đó dầu sẽ đi vào ống bourdon, ống bourdon sẽ co giãn theo từng mức áp lực. Áp lực càng lớn thì ống sẽ giãn ra càng nhiều. Thông qua cơ cấu bánh rang truyền động sẽ làm thay đổi giá trị của kim đo trên mặt hiển thị.

Để chọn được loại phù hợp ta cần quan tâm đến các thông số sau.

  • Môi chất trên đường ống là gì
  • Nhiệt độ làm việc của đồng hồ.
  • Áp suất thiết kế của hệ thống để chọn đúng dải đo.
  • Kiểu kết nối. Dạng nối ren chân đứng, dạng nối ren chân sau. Dạng lắp bích. Dạng màng.
  • Kích trước mặt đồng hồ 63mm hay 100mm.
  • Đồng hồ áp lực có dầu hay không có dầu.

5. Những lưu ý cần thiết khi lắp đặt đồng hồ áp suất.

Khi lắp đồng hồ áp không nên lắp trực tiếp lên đường ống mà nên kết hợp với van bi khóa. Khi đồng hồ bị sự cố nào đó hoặc bị hỏng chúng ta phải thay thế. Nếu không có van bi khóa đường ống lại sẽ không thể thay được. tác dụng của van bi vô cùng hữu ích.

Tham khảo van bi lắp ren tại đây >>> van bi tay gạt inox lắp ren



Thông tin bổ sung

Weight 0.5 kg
Dimensions 10 × 10 × 5 cm
Brand

Automa

Manufacturer

Automa co.,Ltd

1 đánh giá cho Đồng hồ áp lực dầu thân inox chân đồng

  1. 5 trên 5

    xem trực tiếp sản phẩm đồng hồ đo áp lực dầu này ở đâu ?
