Khớp nối mềm cao su DN34 (phi 34mm) là gì và dùng để làm gì?

Khớp nối mềm cao su DN34 (D34 / phi 34mm / 1") là phụ kiện đường ống dạng ống ngắn bằng cao su EPDM kết hợp mặt bích thép, kết nối bằng bulong. Chức năng chính: (1) Hấp thụ rung động từ bơm và máy bơm — giảm 10–18 dB(A) mức ồn lan truyền qua đường ống; (2) Bù trừ sai lệch lắp đặt: ngang ±6mm, góc lệch 25°; (3) Bù trừ giãn nở nhiệt đường ống; (4) Cách ly dao động tần số 50–200 Hz từ động cơ bơm. Chiều dài lắp đặt: 70mm. Áp suất tối đa: PN16 (16 bar).

Khớp nối mềm cao su DN34 chịu được áp suất và nhiệt độ bao nhiêu?

Khớp nối mềm cao su DN34 tiêu chuẩn: áp suất làm việc PN10 (10 bar) — phiên bản tăng cường PN16 (16 bar). Áp suất thử nghiệm: 1.5× áp làm việc (15 bar với PN10, 24 bar với PN16). Nhiệt độ: vật liệu EPDM chịu -20°C đến +85°C liên tục, đỉnh +100°C gián đoạn. NBR chịu đến +80°C nhưng kháng dầu tốt hơn. Không dùng EPDM cho đường ống dầu diesel, xăng dầu khoáng — chọn NBR trong trường hợp này.

Cách chọn đúng kích thước khớp nối mềm cao su cho bơm?

Chọn khớp nối mềm cao su theo nguyên tắc: (1) DN bằng DN đường ống tại cửa bơm — không bao giờ thu nhỏ hơn cổ bơm; (2) Với bơm có đầu hút và đầu đẩy khác DN — lắp 2 khớp riêng đúng DN từng đầu; (3) PN chọn bằng hoặc cao hơn áp suất đường đẩy bơm (không dùng PN10 cho đường có áp >7 bar); (4) Vật liệu cao su: EPDM cho cấp nước và HVAC, NBR cho bơm nước thải có dầu mỡ. Ví dụ: bơm Grundfos CR với đầu đẩy DN34 — chọn khớp nối mềm cao su DN34 PN16 EPDM.

Khớp nối mềm cao su và khớp nối mềm inox 304 khác nhau thế nào?

So sánh khớp nối mềm cao su DN34 vs inox 304 DN34: Cao su EPDM — nhiệt độ đến +85°C, giá cơ sở thấp hơn 40–50%, bền 5–10 năm trong cấp nước/HVAC, không phù hợp môi trường hóa chất ăn mòn mạnh. Inox 304 — nhiệt độ đến +200°C (PTFE-lined), bền 10–15 năm trong môi trường khắc nghiệt, chịu hóa chất ăn mòn nhẹ, phù hợp thực phẩm/dược phẩm. Kết luận: 80% ứng dụng cấp nước và điều hòa tại Việt Nam dùng khớp cao su EPDM là đủ và kinh tế nhất.

Chiều dài lắp đặt khớp nối mềm DN34 là bao nhiêu và tại sao quan trọng?

Chiều dài lắp đặt (face-to-face) của khớp nối mềm cao su DN34 là 70mm. Đây là khoảng cách giữa hai mặt phẳng mặt bích khi khớp ở trạng thái trung lập. Tại sao quan trọng: (1) Lắp ngắn hơn 63mm (nén quá): cao su bị ép liên tục — hỏng sớm trong 1–2 năm; (2) Lắp dài hơn 76mm (kéo dãn quá): cao su chịu ứng suất kéo thường trực — nứt dọc thân; (3) Dung sai cho phép: L ±5mm. Trước khi đặt hàng: đo khoảng hở thực tế tại công trình để xác nhận L đúng hoặc cần đặt hàng theo kích thước đặc biệt.

Khớp nối mềm cao su phi 50 (DN50) dùng cho bơm công suất bao nhiêu?

Khớp nối mềm cao su DN50 (phi 50mm, 2") phù hợp cho bơm ly tâm lưu lượng 10–30 m³/h và cột áp đến 40m, tương ứng công suất 1.5–5.5 kW. Ứng dụng điển hình: bơm tăng áp chung cư 8–15 tầng (50–100 căn), bơm tuần hoàn AHU điều hòa trung tâm 80–120RT, bơm jockey PCCC sprinkler tòa nhà văn phòng. Áp suất làm việc tối đa PN16 (16 bar) — an toàn cho tất cả ứng dụng cấp nước và HVAC thông thường. Với bơm tần số biến đổi inverter: chọn EPDM (không chọn NBR) để chịu dầu bôi trơn nhỏ giọt từ hộp số.

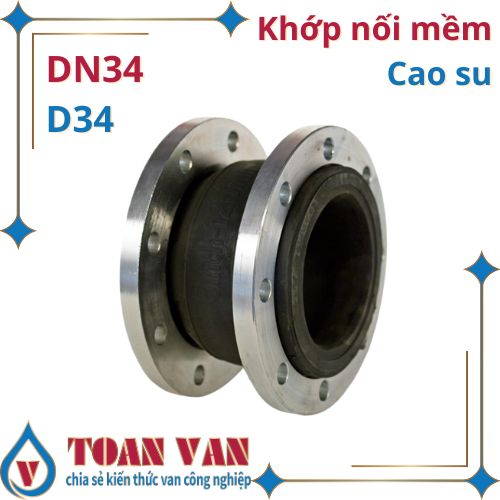

khớp nối mềm cao su dn34-d34-phi 34-chống rung

Khớp Nối Mềm Cao Su DN34 (D34/Phi 34mm/1″) Chống Rung EPDM PN10/PN16

Name: Khớp Nối Mềm Cao Su DN34 (D34/Phi 34mm/1") Chống Rung — Thông Số & Giá | Toanvan
Brand: Toanvan
SKU: KNMCSDN34

Liên hệ báo giá

Khớp nối mềm cao su EPDM DN34 (phi 34 / D34 / 1¼”) mặt bích PN16: chịu nhiệt -20°C đến +120°C, áp 16 bar, bù giãn nở và giảm rung triệt để. Giao hàng toàn quốc, tư vấn lắp đặt miễn phí — ☎ 0985 474 986.

Bạn không biết lựa chọn loại van công nghiệp nào chất lượng ?

Bạn không biết cách kiểm tra CO, CQ ?

bạn không biết loại van phù hợp cho hệ thống để tiết kiệm chi phí ?

Bạn không biết cách phân biệt Inox 201 -304-316.

Liên hệ TOAN VAN qua Zalo. Tôi luôn sẵn sàng giúp đỡ tư vấn cho bạn.

Gọi tư vấn

Chat zalo

✅ CO/CQ đầy đủ 🛡️ Bảo hành 12 tháng 🚚 Giao toàn quốc 1–3 ngày

📝 Yêu cầu báo giá trong 30 phút

Tư vấn kỹ thuật miễn phí bởi KS. Toanvan — 20+ năm kinh nghiệm van công nghiệp, 500+ công trình HVAC, PCCC, Chiller, M&E.

Còn hàng

Mô tả
Đánh giá (0)

👉 Xem đầy đủ khớp nối mềm cao su các loại — đủ size, vật liệu, kiểu kết nối. Chọn đúng khớp nối mềm cao su cho hệ thống. Hàng chính hãng, CO/CQ, bảo hành 12 tháng.

Khớp Nối Mềm Cao Su DN34 (D34/Phi 34mm/1″) — Thông Số Kỹ Thuật & Chức Năng

Trả lời nhanh: Khớp nối mềm cao su DN34 (D34 / phi 34mm / 1″) là phụ kiện đường ống bằng cao su EPDM kết hợp mặt bích thép, lắp trực tiếp tại cửa hút/đẩy bơm để hấp thụ rung động và bù trừ sai lệch lắp đặt. Thông số: L = 70mm | dịch chuyển ngang ±6mm | dọc trục −4/+2mm | góc lệch 25° | PCD 100mm | 4 lỗ M12 | áp suất PN10/PN16 | nhiệt độ −20°C đến +85°C. Tư vấn báo giá: 0985 474 986

Thông Số Kỹ Thuật Đầy Đủ — Khớp Nối Mềm Cao Su DN34 Phi 34mm

Thông số	Giá trị
Cỡ ống danh nghĩa	DN34 — D34 — Phi 34mm — 1″
Chiều dài lắp đặt (L face-to-face)	70mm
Độ dịch chuyển ngang (lateral deflection)	±6mm
Độ dịch chuyển dọc trục (axial)	Nén: −4mm \| Kéo: +2mm
Góc lệch (angular deflection)	25°
PCD mặt bích (bolt circle)	100mm — 4 lỗ M12
Áp suất làm việc tối đa	PN10 (10 bar) tiêu chuẩn / PN16 (16 bar) tùy chọn
Áp suất thử nghiệm	1.5 × PN = 15 bar (PN10) / 24 bar (PN16)
Nhiệt độ làm việc — EPDM	−20°C đến +85°C (liên tục) / +100°C (gián đoạn <30 phút)
Nhiệt độ làm việc — NBR (tùy chọn)	−20°C đến +80°C — chịu dầu mỡ và hydrocarbon nhẹ
Vật liệu thân cao su	EPDM (Ethylene Propylene Diene Monomer) ≥60 Shore A
Lớp gia cường bên trong	Vải polyester/nylon dệt chắc — chịu áp lực nội
Vật liệu mặt bích tiêu chuẩn	Thép CT3 sơn epoxy chống gỉ
Vật liệu mặt bích tùy chọn	Inox SUS304 — môi trường ăn mòn cao
Chuẩn kết nối	Mặt bích PN10/PN16 theo EN 1092-1 / ISO 7005
Tiêu chuẩn sản phẩm	EN 14020 / BS 7819 / DIN 4809
Tuổi thọ thiết kế	5–10 năm (theo điều kiện vận hành thực tế)

Khớp Nối Mềm Cao Su DN34 — Tên Gọi Và Ký Hiệu Tra Cứu

Sản phẩm này được gọi bằng nhiều tên khác nhau trong thực tế thi công và mua sắm vật tư tại Việt Nam:

Tên gọi / Ký hiệu	Giải thích	Phổ biến trong
Khớp nối mềm cao su DN34	Tên tiêu chuẩn theo DN (Nominal Diameter)	Hồ sơ kỹ thuật M&E, kỹ sư cơ điện
Khớp nối mềm D34 / phi 34mm	Tên theo đường kính ngoài ống (OD phi)	Thợ thi công, nhà cung cấp vật tư
Khớp nối mềm 1″	Tên theo đơn vị inch (tiêu chuẩn quốc tế)	Catalogue nhập khẩu, hồ sơ xuất nhập khẩu
Khớp chống rung DN34 / phi 34mm	Nhấn mạnh chức năng chống rung động	Hồ sơ HVAC, bản vẽ M&E tòa nhà
Khớp mềm / cút mềm / ống mềm DN34	Gọi tắt thông dụng tại công trình	Thợ lắp đặt bơm, chợ vật tư xây dựng
Nối mềm cao su DN34 / khớp giảm chấn DN34	Nhấn mạnh tính năng giảm chấn xung áp	Hồ sơ xây dựng, đấu thầu vật tư
Flexible rubber joint DN34 / D34	Tên tiếng Anh tiêu chuẩn quốc tế	Catalogue kỹ thuật, tài liệu nhà máy
Rubber expansion joint 1″	Tên phổ biến trong tài liệu HVAC Mỹ	Tiêu chuẩn ASHRAE, SMACNA
Anti-vibration joint (AVJ) DN34	Tên theo tiêu chuẩn châu Âu (Anti-Vibration Joint)	Tài liệu kỹ thuật EN/DIN

Cơ Chế Giảm Rung Và Bù Trừ Của Khớp Nối Mềm Cao Su — 3 Loại Chuyển Động

Khớp nối mềm cao su DN34 hoạt động dựa trên tính đàn hồi của cao su EPDM để hấp thụ 3 loại chuyển động trong hệ thống đường ống:

Loại chuyển động	Giá trị cho phép (DN34)	Nguồn gốc trong hệ thống	Hậu quả nếu không có khớp mềm
Dọc trục (Axial)	Nén: −4mm / Kéo: +2mm	Giãn nở nhiệt đường ống, rung bơm chiều dọc, ứng suất lắp đặt	Nứt mối hàn đầu nối, tuột gioăng mặt bích
Ngang trục (Lateral)	±6mm mỗi phía	Sai lệch lắp đặt bơm với ống, lún nền móng không đều	Ứng suất uốn trên cổ bơm, hỏng vòng bi sớm
Góc lệch (Angular)	25°	Đường ống không thẳng hàng, rung xoắn từ cánh bơm	Rò rỉ gioăng mặt bích do mặt bích không song song

Ngoài bù trừ hình học, khớp nối mềm cao su DN34 còn cung cấp cách ly rung động (vibration isolation): lớp cao su EPDM dày 15–25mm tạo rào cản cơ học ngăn rung động từ bơm truyền vào đường ống và kết cấu công trình. Hiệu quả cách ly đo được: giảm 10–18 dB(A) mức rung tại tần số 50–100 Hz — tần số hoạt động của bơm ly tâm thông thường tại Việt Nam.

Kết hợp khớp nối mềm cao su DN34 với đế chống rung lò xo (spring isolator) dưới bệ bơm sẽ đạt hiệu quả cách ly rung tối ưu: lò xo giảm rung tần số thấp (5–20 Hz), khớp mềm xử lý tần số cao (20–100 Hz).

So Sánh Các Loại Cao Su Khớp Nối Mềm — EPDM, NBR, Neoprene, Butyl

Lựa chọn loại cao su phù hợp với môi chất và điều kiện vận hành quyết định tuổi thọ của khớp nối mềm DN34:

Loại cao su	Nhiệt độ tối đa	Ưu điểm	Nhược điểm	Ứng dụng phù hợp
EPDM (tiêu chuẩn)	+85°C liên tục / +100°C gián đoạn	Bền ozone, UV, nước nóng, clo dư; giá hợp lý	Không chịu dầu khoáng và hydrocarbon	Cấp nước, HVAC, chiller, bơm tăng áp
NBR (Nitrile)	+80°C	Kháng dầu mỡ, dầu diesel, xăng nhẹ xuất sắc	Kém bền khi tiếp xúc ozone và UV lâu dài	Bơm nước thải, bơm nhiên liệu, hệ thống dầu
Neoprene (CR)	+90°C	Bền dầu vừa phải + bền ozone/UV tốt; cân bằng toàn diện	Đắt hơn EPDM 20–30%	Nước biển, môi trường ngoài trời, hóa chất nhẹ
Butyl (IIR)	+120°C	Bền axit loãng và kiềm loãng, thấm khí rất thấp	Giá cao, ít phổ biến tại Việt Nam	Hóa chất nước xử lý, axit/kiềm loãng
EPDM/PTFE-lined	+180°C	Bề mặt PTFE không dính, vệ sinh cao	Giá rất cao, không phù hợp cấp nước thông thường	Thực phẩm, dược phẩm, hóa chất tinh khiết

Khuyến nghị: Cho hệ thống cấp nước sạch và HVAC tại Việt Nam — chọn EPDM. Đây là lựa chọn tối ưu về tỷ lệ giá/tuổi thọ. Chỉ nâng cấp lên NBR hoặc Neoprene khi có yêu cầu đặc biệt về môi chất.

Ứng Dụng Khớp Nối Mềm Cao Su DN25–DN65 (Phi 25–65mm) – HVAC, Bơm Nhỏ & Điều Hòa

Khớp nối mềm cao su cỡ nhỏ DN25–DN65 (phi 25–65mm) là phụ kiện không thể thiếu trong hệ thống bơm và điều hòa không khí tại công trình dân dụng và thương mại:

Điều hòa trung tâm VRF/Chiller (50–200RT): khớp nối mềm cao su DN32/DN40 lắp trên đường ống kết nối bơm tuần hoàn nước lạnh (chilled water pump) và bơm nước giải nhiệt (condenser water pump). Giảm rung lên đến 85% tại tần số 50Hz, ngăn tiếng ồn lan truyền vào kết cấu tòa nhà. Vật liệu EPDM chịu môi chất nước lạnh +5°C đến +15°C liên tục.
Bình nóng lạnh công nghiệp và solar (100–500 lít): khớp nối mềm DN25/DN32 EPDM trên đường cấp nước lạnh vào và đường nước nóng ra. Chịu nhiệt đến +85°C — phù hợp cho bình nóng lạnh gián tiếp nhiệt độ đầu ra tối đa 80°C.
Bơm tăng áp minijet (0.5–1.5 kW): khớp nối mềm DN25/DN32 lắp trực tiếp tại cửa hút và cửa đẩy bơm. Bù trừ rung động tần số cao (2.800–3.000 rpm), giảm ứng suất trên mối hàn và bích nối. Chiều dài compact 68–70mm phù hợp không gian hẹp trong hộp kỹ thuật.
Hệ thống cấp nước sinh hoạt nhà phố 3–5 tầng: khớp nối mềm DN40/DN50 trên đường hút và đẩy bơm ly tâm (Grundfos CM, Pentax, CNP). Bù trừ sai lệch lắp đặt ±6mm — không cần căn chỉnh bơm chính xác cao.
Hệ thống sprinkler chữa cháy nhà phố/shophouse: khớp nối mềm DN50/DN65 trên đường hút bơm jockey. Áp cài đặt 8–10 bar — khớp nối mềm cao su PN16 an toàn với hệ số dự phòng 1.6×.
Cấp nước nóng trung tâm khách sạn nhỏ (20–50 phòng): khớp nối mềm DN40/DN50 EPDM trên đường tuần hoàn nước nóng 60–70°C. Bù trừ giãn nở nhiệt đường ống 5–8mm khi nhiệt độ biến thiên 50°C.

Tư vấn kỹ thuật: Cỡ DN25–DN65 — cần khe hở lắp đặt tối thiểu 100mm quanh khớp để đảm bảo biến dạng tự do. Không ép căng khớp khi lắp. Hotline tư vấn: 0985 474 986

Hướng Dẫn Lắp Đặt Khớp Nối Mềm Cao Su DN34 — 10 Bước Đúng Kỹ Thuật

Lắp đặt đúng quy trình đảm bảo khớp nối mềm cao su DN34 đạt tuổi thọ thiết kế 5–10 năm và phát huy tối đa hiệu quả chống rung:

Chuẩn bị mặt bích: Làm sạch bề mặt mặt bích hai đầu — không có gỉ, sơn cũ, bavia. Kiểm tra lỗ bulong đồng tâm với PCD = 100mm. Số lỗ: 4 lỗ M12.
Kiểm tra căn chỉnh: Đường tâm ống hai đầu sai lệch ngang <3mm và góc lệch <12° TRƯỚC khi lắp khớp. Không để khớp bù trừ sai lệch vượt quá giới hạn thiết kế.
Không lắp ở trạng thái căng/nén: Chiều dài lắp đặt thực tế = L danh nghĩa (70mm) ±5mm. Tuyệt đối không ép khớp ngắn hơn hay kéo dài hơn 10mm.
Lắp gioăng (nếu có): Một số khớp mềm có gioăng EPDM riêng tại mặt bích. Đặt gioăng chính xác, không xoay lệch so với tâm lỗ bulong.
Đưa khớp vào vị trí: Cẩn thận đưa khớp mềm vào giữa hai mặt bích. Không va đập mạnh hoặc dùng búa đóng. Với cỡ DN168+ cần dùng cẩu hỗ trợ.
Lắp bulong đầu tiên: Lắp tất cả 4 bulong M12 bằng tay trước — không siết bulong nào hoàn toàn trước khi lắp đủ số bulong.
Siết bulong theo thứ tự hoa mai: Siết đều từng vòng — vòng 1: tay; vòng 2: 1/3 lực; vòng 3: lực tối đa. Moment siết: M12 = 45–55 N·m.
Kiểm tra sau siết: Đo khe hở đồng đều giữa mặt bích hai đầu. Chênh lệch <2mm trên toàn chu vi. Quan sát thân cao su không bị kẹp không đều.
Hỗ trợ ống hai đầu: Lắp giá đỡ ống trong vòng 170mm tính từ mặt bích khớp mềm hai đầu. Không để trọng lượng đường ống tác dụng lên khớp.
Chạy thử áp suất: Thử áp 1.5× áp làm việc trong 30 phút. Kiểm tra bằng mắt toàn bộ mặt bích và thân khớp — không có giọt nước. Ghi biên bản nghiệm thu.

Lỗi Lắp Đặt Phổ Biến Và Cách Tránh

Lỗi	Hậu quả	Cách phòng tránh
Siết bulong không đều (một phía siết trước)	Mặt bích lệch, cao su bị kẹp một phía — rò rỉ sớm	Luôn siết theo thứ tự hoa mai, đều vòng
Lắp không có giá đỡ ống	Khớp mềm chịu toàn bộ tải trọng đường ống — nứt thân cao su trong 6–12 tháng	Bắt buộc lắp đỡ ống trong 170mm hai phía
Dùng khớp mềm để bù trừ sai lệch quá lớn	Vượt giới hạn deflection — thủng hoặc bong mặt bích	Căn chỉnh đường ống trước, khớp mềm chỉ bù trừ tối đa 5mm
Lắp ngược chiều dòng chảy (với khớp có van 1 chiều)	Không ứng dụng với khớp mềm tiêu chuẩn — nhưng một số loại có định hướng	Kiểm tra mũi tên hướng dòng trên thân khớp nếu có
Sơn, hàn gần khớp khi đã lắp	Hơi nóng và hóa chất sơn phá hủy cao su EPDM	Thi công sơn và hàn TRƯỚC khi lắp khớp mềm

Bảo Trì Khớp Nối Mềm Cao Su DN34 — Lịch Kiểm Tra Định Kỳ

Chu kỳ	Nội dung kiểm tra	Dấu hiệu cần thay thế
Hàng tháng	Quan sát bằng mắt: rò rỉ nhỏ, phồng cục bộ, nứt bề mặt, bulong lỏng	Bất kỳ vết rỉ nước nào tại mặt bích hoặc thân khớp
6 tháng	Kiểm tra độ cứng cao su bằng tay — ấn nhẹ phải đàn hồi tốt; kiểm tra bulong theo moment siết; kiểm tra độ lệch tâm ống hai đầu	Cao su cứng/giòn, vết nứt bề mặt >2mm, rạn chân chim nhiều vùng
Hàng năm	Ghi nhận tuổi thọ tổng (năm vận hành); kiểm tra tình trạng sơn mặt bích thép; đo độ rung bơm trước/sau khớp bằng máy đo rung	Độ rung sau khớp >80% độ rung trước khớp — khớp mất hiệu quả cách ly
5–7 năm	Thay thế phòng ngừa theo tuổi thọ thiết kế, đặc biệt trong môi trường clo cao hoặc UV cao	Thay ngay nếu phát hiện bất kỳ dấu hiệu nào tại kiểm tra 6 tháng/hàng năm

Case study 1 — Hệ thống điều hòa trung tâm chiller 150RT, tòa văn phòng 12 tầng TP.HCM

Bơm tuần hoàn nước lạnh Grundfos NB65 (lưu lượng 45 m³/h, cột áp 32m). Sau 6 tháng vận hành không có khớp nối mềm: tiếng ồn bơm lan vào kết cấu, khách thuê phàn nàn tiếng ồn tầng hầm B1. Lắp khớp nối mềm cao su EPDM DN65 (phi 65mm) tại cửa hút và đẩy bơm. Kết quả: mức ồn giảm 12 dB(A) tại tầng B1 — dưới ngưỡng 45 dB(A) QCVN 26:2010/BTNMT. Không còn phàn nàn sau 2 năm vận hành.

Case study 2 — Trạm bơm tăng áp 7.5 kW, chung cư mini 5 tầng 30 căn, Bình Dương

Bơm CNP CDL4-8 (3 m³/h, 24m) rung mạnh vào đêm khuya gây phiền hà cư dân. Lắp khớp nối mềm DN40 EPDM PN10 tại cửa hút và đẩy. Chi phí: 2 khớp × 180.000đ = 360.000đ. Rung động giảm hoàn toàn, cư dân không còn nghe tiếng bơm từ căn hộ. Bơm vận hành ổn định 3 năm chưa bảo trì khớp.

👉 Xem thêm: khớp nối mềm chống rung — cao su và inox, mặt bích DN40–DN300, giảm chấn cho máy bơm và đường ống. Hàng chính hãng, CO/CQ, bảo hành 12 tháng.

Bảng Tra Cứu Toàn Bộ 27 Khớp Nối Mềm Cao Su — DN25 đến DN600

Toàn bộ bộ sản phẩm khớp nối mềm cao su EPDM mặt bích PN10/PN16 tại Toanvan — đầy đủ từ cỡ nhỏ DN25 (phi 25mm) đến cỡ lớn DN600 (phi 600mm):

Cỡ	DN	Inch	L (mm)	Deflect ±mm	Góc (°)	Sản phẩm
Phi 25mm	DN25	1″	68	±6	30°	Xem chi tiết
Phi 32mm	DN32	1¼”	70	±6	25°	Xem chi tiết
Phi 34mm	DN34	1″	70	±6	25°	→ Đang xem
Phi 40mm	DN40	1½”	75	±6	20°	Xem chi tiết
Phi 42mm	DN42	1¼”	75	±6	20°	Xem chi tiết
Phi 48mm	DN48	1½”	80	±6	20°	Xem chi tiết
Phi 49mm	DN49	1½”	80	±6	20°	Xem chi tiết
Phi 50mm	DN50	2″	80	±6	20°	Xem chi tiết
Phi 60mm	DN60	2″	90	±8	20°	Xem chi tiết
Phi 65mm	DN65	2½”	90	±8	20°	Xem chi tiết
Phi 75mm	DN75	2½”	100	±8	15°	Xem chi tiết
Phi 76mm	DN76	2½”	100	±8	15°	Xem chi tiết
Phi 80mm	DN80	3″	100	±8	15°	Xem chi tiết
Phi 90mm	DN90	3″	110	±8	15°	Xem chi tiết
Phi 100mm	DN100	4″	120	±8	15°	Xem chi tiết
Phi 110mm	DN110	4″	130	±10	12°	Xem chi tiết
Phi 114mm	DN114	4″	130	±10	12°	Xem chi tiết
Phi 125mm	DN125	5″	140	±10	12°	Xem chi tiết
Phi 150mm	DN150	6″	150	±10	10°	Xem chi tiết
Phi 168mm	DN168	6″	160	±12	10°	Xem chi tiết
Phi 200mm	DN200	8″	170	±12	10°	Xem chi tiết
Phi 250mm	DN250	10″	190	±12	8°	Xem chi tiết
Phi 300mm	DN300	12″	210	±15	6°	Xem chi tiết
Phi 350mm	DN350	14″	230	±15	6°	Xem chi tiết
Phi 400mm	DN400	16″	250	±15	5°	Xem chi tiết
Phi 500mm	DN500	20″	290	±18	5°	Xem chi tiết
Phi 600mm	DN600	24″	330	±18	4°	Xem chi tiết

Khớp Nối Mềm Inox 304 DN34 (Phi 34mm) — Phiên Bản Chịu Nhiệt Và Chịu Hóa Chất

Cùng cỡ DN34 (phi 34mm / 1″), chúng tôi cung cấp phiên bản khớp nối mềm inox 304 phù hợp cho môi trường khắc nghiệt hơn:

Nhiệt độ: đến +200°C (PTFE-lined) — phù hợp cho đường ống nước nóng, hơi nước nhiệt độ trung bình
Môi chất: hóa chất ăn mòn nhẹ, nước biển, môi trường vệ sinh thực phẩm
Tuổi thọ: 10–15 năm trong môi trường ăn mòn

👉 Xem Khớp Nối Mềm Inox 304 DN34 (Phi 34mm) →

Không chắc nên chọn cao su hay inox 304? Gọi tư vấn miễn phí: 0985 474 986 — KS. Toanvan tư vấn trực tiếp dựa trên điều kiện vận hành thực tế của bạn.

← Khớp Nối Mềm Cao Su DN32 (Phi 32mm)
Khớp Nối Mềm Cao Su DN40 (Phi 40mm) →

Câu Hỏi Thường Gặp — Khớp Nối Mềm Cao Su DN34 (Phi 34mm)

Khớp nối mềm cao su DN34 (phi 34mm) là gì và dùng để làm gì?: Khớp nối mềm cao su DN34 (D34 / phi 34mm / 1″) là phụ kiện đường ống dạng ống ngắn bằng cao su EPDM kết hợp mặt bích thép, kết nối bằng bulong. Chức năng chính: (1) Hấp thụ rung động từ bơm và máy bơm — giảm 10–18 dB(A) mức ồn lan truyền qua đường ống; (2) Bù trừ sai lệch lắp đặt: ngang ±6mm, góc lệch 25°; (3) Bù trừ giãn nở nhiệt đường ống; (4) Cách ly dao động tần số 50–200 Hz từ động cơ bơm. Chiều dài lắp đặt: 70mm. Áp suất tối đa: PN16 (16 bar).
Khớp nối mềm cao su DN34 chịu được áp suất và nhiệt độ bao nhiêu?: Khớp nối mềm cao su DN34 tiêu chuẩn: áp suất làm việc PN10 (10 bar) — phiên bản tăng cường PN16 (16 bar). Áp suất thử nghiệm: 1.5× áp làm việc (15 bar với PN10, 24 bar với PN16). Nhiệt độ: vật liệu EPDM chịu -20°C đến +85°C liên tục, đỉnh +100°C gián đoạn. NBR chịu đến +80°C nhưng kháng dầu tốt hơn. Không dùng EPDM cho đường ống dầu diesel, xăng dầu khoáng — chọn NBR trong trường hợp này.
Cách chọn đúng kích thước khớp nối mềm cao su cho bơm?: Chọn khớp nối mềm cao su theo nguyên tắc: (1) DN bằng DN đường ống tại cửa bơm — không bao giờ thu nhỏ hơn cổ bơm; (2) Với bơm có đầu hút và đầu đẩy khác DN — lắp 2 khớp riêng đúng DN từng đầu; (3) PN chọn bằng hoặc cao hơn áp suất đường đẩy bơm (không dùng PN10 cho đường có áp >7 bar); (4) Vật liệu cao su: EPDM cho cấp nước và HVAC, NBR cho bơm nước thải có dầu mỡ. Ví dụ: bơm Grundfos CR với đầu đẩy DN34 — chọn khớp nối mềm cao su DN34 PN16 EPDM.
Khớp nối mềm cao su và khớp nối mềm inox 304 khác nhau thế nào?: So sánh khớp nối mềm cao su DN34 vs inox 304 DN34: Cao su EPDM — nhiệt độ đến +85°C, giá cơ sở thấp hơn 40–50%, bền 5–10 năm trong cấp nước/HVAC, không phù hợp môi trường hóa chất ăn mòn mạnh. Inox 304 — nhiệt độ đến +200°C (PTFE-lined), bền 10–15 năm trong môi trường khắc nghiệt, chịu hóa chất ăn mòn nhẹ, phù hợp thực phẩm/dược phẩm. Kết luận: 80% ứng dụng cấp nước và điều hòa tại Việt Nam dùng khớp cao su EPDM là đủ và kinh tế nhất.
Chiều dài lắp đặt khớp nối mềm DN34 là bao nhiêu và tại sao quan trọng?: Chiều dài lắp đặt (face-to-face) của khớp nối mềm cao su DN34 là 70mm. Đây là khoảng cách giữa hai mặt phẳng mặt bích khi khớp ở trạng thái trung lập. Tại sao quan trọng: (1) Lắp ngắn hơn 63mm (nén quá): cao su bị ép liên tục — hỏng sớm trong 1–2 năm; (2) Lắp dài hơn 76mm (kéo dãn quá): cao su chịu ứng suất kéo thường trực — nứt dọc thân; (3) Dung sai cho phép: L ±5mm. Trước khi đặt hàng: đo khoảng hở thực tế tại công trình để xác nhận L đúng hoặc cần đặt hàng theo kích thước đặc biệt.
Khớp nối mềm cao su phi 50 (DN50) dùng cho bơm công suất bao nhiêu?: Khớp nối mềm cao su DN50 (phi 50mm, 2″) phù hợp cho bơm ly tâm lưu lượng 10–30 m³/h và cột áp đến 40m, tương ứng công suất 1.5–5.5 kW. Ứng dụng điển hình: bơm tăng áp chung cư 8–15 tầng (50–100 căn), bơm tuần hoàn AHU điều hòa trung tâm 80–120RT, bơm jockey PCCC sprinkler tòa nhà văn phòng. Áp suất làm việc tối đa PN16 (16 bar) — an toàn cho tất cả ứng dụng cấp nước và HVAC thông thường. Với bơm tần số biến đổi inverter: chọn EPDM (không chọn NBR) để chịu dầu bôi trơn nhỏ giọt từ hộp số.
