Van bi điều khiển khí nén nối ren DN8/D8/Phi 8 (¼”) — Inox CF8 (304) / CF8M (316), van 2 mảnh full bore, seat PTFE, Ren trong BSP/NPT, áp 1000 WOG, Kv 6 m³/h. Chính hãng CO/CQ, bảo hành 12 tháng. Hotline: 0985 474 986.
Bạn không biết lựa chọn loại van công nghiệp nào chất lượng ?
Bạn không biết cách kiểm tra CO, CQ ?
bạn không biết loại van phù hợp cho hệ thống để tiết kiệm chi phí ?
Bạn không biết cách phân biệt Inox 201 -304-316.
Liên hệ TOAN VAN qua Zalo. Tôi luôn sẵn sàng giúp đỡ tư vấn cho bạn.
Tư vấn kỹ thuật miễn phí bởi KS. Toanvan — 20+ năm kinh nghiệm van công nghiệp, 500+ công trình HVAC, PCCC, Chiller, M&E.
Còn hàng

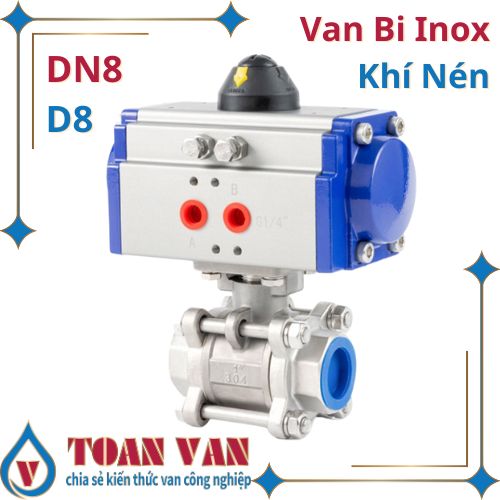

Van bi điều khiển khí nén nối ren DN8 (van bi ¼”, 8A) là van bi inox nối ren gắn bộ truyền động khí nén — giải pháp tự động hóa kinh tế cho size nhỏ và vừa, lắp nhanh không cần mặt bích, đóng mở dưới 2 giây. Thân van inox cf8 (304) / cf8m (316), van 2 mảnh full bore, seat PTFE / RPTFE, chịu áp 1000 WOG (~69 bar); khí cấp 4–8 bar và nhiệt độ –20°C đến +180°C.
Trên thị trường, kích thước này được ghi theo nhiều ký hiệu — bảng sau giúp đối chiếu chính xác khi đặt hàng:
| Ký hiệu | Ý nghĩa | Giá trị |
|---|---|---|
| DN8 | Đường kính danh nghĩa — ISO/EN châu Âu | Phổ biến nhất VN |
| D8 | Viết tắt trong bản vẽ kỹ thuật VN | = DN8 |
| Phi 8 / φ8 | Đường kính tính bằng mm | = DN8 |
| ¼” | NPS — chuẩn inch Mỹ/Nhật (8A theo JIS) | Tương đương |
| Thông số | Giá trị |
|---|---|
| Kích thước | DN8 / D8 / Phi 8 / ¼” |
| Vật liệu thân / bi | Inox CF8 (304) / CF8M (316), van 2 mảnh full bore |
| Seat / gioăng làm kín | PTFE / RPTFE — kín class VI |
| Kiểu kết nối | Ren trong BSP/NPT |
| Áp suất làm việc | 1000 WOG (~69 bar); khí cấp 4–8 bar |
| Nhiệt độ môi chất | –20°C đến +180°C |
| Hệ số lưu lượng Kv | ≈ 6 m³/h (full bore) |
| Thao tác | Actuator khí nén tác động kép/đơn lò xo, dưới 2 giây |
| Momen xoay | ≈ 5 Nm |
| Trọng lượng tham khảo | ≈ 1.6 kg |
| Thương hiệu | Haitima, Kosaplus + actuator KCC, YTC (Hàn Quốc) |
| Chứng từ | CO/CQ đầy đủ, hóa đơn VAT |
Van bi điều khiển khí nén nối ren DN8 gồm các bộ phận chính: thân van (inox cf8 (304) / cf8m (316), van 2 mảnh full bore), bi van khoan lỗ xuyên tâm đường kính ≈8mm (full bore), seat PTFE / RPTFE ôm 2 phía bi, trục van truyền chuyển động và cơ cấu thao tác (actuator khí nén tác động kép/đơn lò xo).
| Hạng mục | Thông số DN8 |
|---|---|
| Áp khí cấp actuator | 4 – 8 bar (khí khô, qua bộ lọc tách nước) |
| Momen van / actuator | 5 Nm / chọn actuator ≥ 6 Nm |
| Thời gian đóng mở | < 2 giây |
| Van điện từ khí 5/2 | 220V/24V — điều khiển cấp khí 2 chiều |
| Hộp công tắc hành trình | Báo vị trí ON/OFF về PLC (tùy chọn) |
| Bộ định vị (positioner) | Điều tiết theo 4–20mA (tùy chọn) |
Tác động kép vs tác động đơn: kép cần khí cả đóng lẫn mở (rẻ hơn); đơn có lò xo tự về vị trí an toàn khi mất khí — chọn đơn cho ứng dụng fail-safe. Toanvan lắp sẵn cụm van + actuator + phụ kiện, test trước khi giao.
| Hiện tượng | Nguyên nhân | Khắc phục |
|---|---|---|
| Tay gạt nặng, kẹt | Cặn bám quanh bi; seat trương nở do hóa chất sai | Xoay qua lại nhiều lần khi có dòng chảy; tháo vệ sinh bi; thay seat đúng vật liệu |
| Rò rỉ qua thân khi đóng | Seat PTFE mòn; bi xước do cặn cứng | Thay bộ seat; lắp lọc Y trước van nếu môi chất nhiều cặn |
| Rò rỉ qua trục (ty van) | Gioăng trục mòn sau nhiều chu kỳ | Siết nhẹ đai ốc trục; thay O-ring/packing trục |
| Rò tại điểm kết nối | Ren quấn thiếu/gioăng bích lệch; siết không đều | Quấn lại cao su non; thay gioăng bích, siết hình sao đúng moment |
| Van lâu không dùng bị kẹt cứng | Cáu cặn kết tinh giữa bi và seat | Quy tắc vàng: xoay van 1–2 chu kỳ mỗi 3–6 tháng kể cả không dùng |
| Nước vẫn chảy khi đã đóng hết | Tay gạt lỏng vít — gạt 90° nhưng bi chưa xoay đủ | Siết lại vít tay gạt thẳng hàng vạch chỉ thị trên trục |
Máy chiết 12 vòi dùng van bi inox 316 khí nén nối ren DN8 tác động kép — chu kỳ 2 giây/lần, hơn 20.000 chu kỳ/ngày. Sau 14 tháng: thay seat 1 lần, actuator nguyên bản. Nối ren giúp thay van dự phòng trong 10 phút.
Trạm trộn 90m³/h dùng van bi khí nén DN8 nối ren cấp nước theo mẻ, điều khiển PLC qua van điện từ khí 24V. Môi trường bụi xi măng — chọn hộp công tắc hành trình IP67. 2 năm: 0 lỗi.
Toanvan cung cấp đầy đủ dải size van bi điều khiển khí nén nối ren. Click “Xem chi tiết” để xem thông số và giá từng cỡ:
| Kích thước | Inch | Kv | Liên kết |
|---|---|---|---|
| DN8 / D8 / Phi 8 | ¼” | 6 m³/h | ⬅ Đang xem |
| DN10 / D10 / Phi 10 | ⅜” | 10 m³/h | Xem chi tiết » |
| DN15 / D15 / Phi 15 | ½” | 25 m³/h | Xem chi tiết » |
| DN20 / D20 / Phi 20 | ¾” | 48 m³/h | Xem chi tiết » |
| DN21 / D21 / Phi 21 | ½” | 48 m³/h | Xem chi tiết » |
| DN25 / D25 / Phi 25 | 1″ | 85 m³/h | Xem chi tiết » |
| DN27 / D27 / Phi 27 | ¾” | 85 m³/h | Xem chi tiết » |
| DN32 / D32 / Phi 32 | 1¼” | 140 m³/h | Xem chi tiết » |
| DN34 / D34 / Phi 34 | 1″ | 140 m³/h | Xem chi tiết » |
| DN40 / D40 / Phi 40 | 1½” | 230 m³/h | Xem chi tiết » |
| DN42 / D42 / Phi 42 | 1¼” | 230 m³/h | Xem chi tiết » |
| DN48 / D48 / Phi 48 | 1½” | 400 m³/h | Xem chi tiết » |
| DN49 / D49 / Phi 49 | 1½” | 400 m³/h | Xem chi tiết » |
| DN50 / D50 / Phi 50 | 2″ | 400 m³/h | Xem chi tiết » |
| DN60 / D60 / Phi 60 | 2″ | 650 m³/h | Xem chi tiết » |
| DN65 / D65 / Phi 65 | 2½” | 650 m³/h | Xem chi tiết » |
| DN75 / D75 / Phi 75 | 2½” | 1000 m³/h | Xem chi tiết » |
| DN76 / D76 / Phi 76 | 2½” | 1000 m³/h | Xem chi tiết » |
| DN80 / D80 / Phi 80 | 3″ | 1000 m³/h | Xem chi tiết » |
| DN90 / D90 / Phi 90 | 3″ | 1300 m³/h | Xem chi tiết » |
| DN100 / D100 / Phi 100 | 4″ | 1600 m³/h | Xem chi tiết » |
| DN110 / D110 / Phi 110 | 4″ | 2000 m³/h | Xem chi tiết » |
| DN114 / D114 / Phi 114 | 4″ | 2000 m³/h | Xem chi tiết » |
