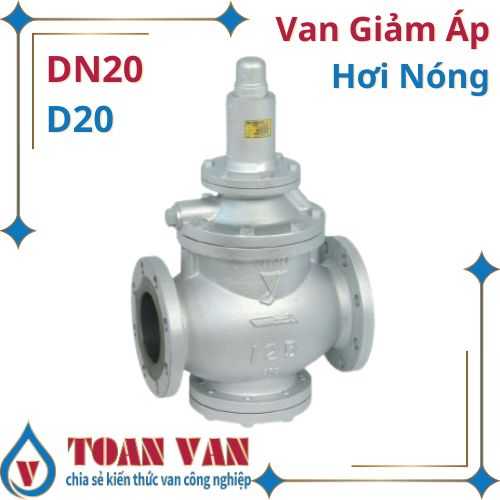

van giảm áp hơi nóng dn20-d20-phi 20

Bạn đang tìm kiếm một giải pháp hiệu quả để kiểm soát áp suất trong hệ thống hơi nước công nghiệp của mình? Van giảm áp hơi nóng DN20 có thể là câu trả lời cho bạn. Hãy cùng tôi khám phá chi tiết về thiết bị quan trọng này và tại sao nó lại được ưa chuộng trong nhiều ngành công nghiệp.

Tổng quan về van giảm áp hơi nóng DN20

Định nghĩa và chức năng

Van giảm áp hơi nóng DN20, hay còn gọi là van giảm áp đường kính 20mm, là một thiết bị được thiết kế đặc biệt để giảm và duy trì áp suất hơi nước ổn định trong hệ thống. Nó đóng vai trò như một “người gác cổng” thông minh, kiểm soát lưu lượng hơi nước và đảm bảo áp suất đầu ra luôn ở mức an toàn và hiệu quả.

Đặc điểm kỹ thuật

Van giảm áp DN20 thường có các đặc điểm kỹ thuật sau:

• Đường kính danh nghĩa: 20mm
• Áp suất đầu vào tối đa: 1.6 – 2.5 MPa (tùy model)
• Phạm vi áp suất đầu ra: 0.02 – 0.9 MPa
• Nhiệt độ làm việc: lên đến 220°C
• Vật liệu: thường là thép không gỉ hoặc đồng

Thông Số	Giá Trị
Tên sản phẩm	van giảm áp hơi nóng dn20-d20-phi 20
Mã sản phẩm	VGAHLDN20
Kích thước van	phi 20 (3/4 inch)
Kích thước ống	D20 – Phi 20mm
Kích thước	3/4 inch
Kiểu kết nối	Mặt Bích
Tiêu chuẩn đầu nối	ISO 14634, DIN 3403, ANSI/ASME B31.3
Tiêu chuẩn thiết kế	ASME 100/200 Psi
Màng van	EPDM/NBR
Vật liệu thân	Gang Xám/Gang Cầu
Seal làm kín	PTFE/RTFE/EPDM/NBR
Áp suất làm việc	Ấp suất vào 0-16Bar, Áp suất ra 1,5 – 12Bar.
Nhiệt độ làm việc	(-)0  đến  (+)220oC
Môi trường làm việc	Hơi nóng-Steam, khí hóa lỏng
Xuất xứ	Hàn Quốc, Trung Quốc, Nhật Bản, EU, G7,
Bảo hành	12 tháng
Tầm Quan trọng của van giảm áp hơi nóng	van giảm áp hơi nóng dn20, còn được gọi là van điều áp hơi dn 20, là một thành phần quan trọng trong hệ thống van công nghiệp. Dưới đây là chi tiết về tại sao cần lắp van giảm áp hơi nóng và ưu điểm của chúng: 1.Giảm áp suất đầu ra: Nguyên nhân: Trong các hệ thống đường ống nước dn20, áp suất đầu ra thường rất cao, khiến dòng chảy khó lưu thông. Ưu điểm: van giảm áp hơi nóng d20 giúp giảm áp suất đầu ra sao cho áp suất đó luôn nhỏ hơn so với áp suất đầu vào của hệ thống. Điều này giúp lưu chất truyền đi dễ dàng đến các thiết bị khác mà mức áp suất không bị chênh lệch quá nhiều. 2.Ổn định áp lực đầu ra: Nguyên nhân: Áp suất đầu ra của hệ thống cần được duy trì ổn định để đảm bảo hoạt động của các thiết bị. Ưu điểm: van giảm áp hơi nóng dn20 giúp ổn định áp lực đầu ra, sao cho áp lực đó luôn đạt mức mong muốn. Điều này đảm bảo lưu chất truyền đi trên đường ống dn20 không bị ảnh hưởng bởi sự biến đổi áp suất. 3.Tiết kiệm năng lượng: Nguyên nhân: Khi áp suất đầu ra được điều chỉnh chính xác, không có lãng phí năng lượng. Ưu điểm: van giảm áp hơi dn20 giúp tiết kiệm năng lượng và giảm chi phí vận hành. Bảo vệ thiết bị khác trong hệ thống: Nguyên nhân: Áp suất quá cao có thể gây hỏng hóc cho các thiết bị khác. Ưu điểm: van giảm áp hơi nóng giúp bảo vệ các thiết bị khác trong hệ thống khỏi áp suất quá lớn.
10 Sai lầm thường gặp khi dùng van giảm áp	1.Không lắp lọc Y trước van điều áp hơi nóng dn20: Lắp lọc Y phía trước van giúp loại bỏ cặn trong đường ống. Cặn có thể gây tắc nghiễn các đường ống trong van dn20, làm giảm hiệu suất hoạt động và vỡ đĩa van. 2.Không loại bỏ nước ngưng trước van giảm áp hơi nóng hơi: Nước ngưng tồn tại trước van giảm áp dn20 gây hỏng van và đường ống phi 20. Sử dụng bẫy hơi dn20 để loại bỏ nước ngưng trên đường hơi. 3.Lựa chọn không đúng lưu lượng và áp suất: Áp suất đầu ra phải nằm trong dải áp suất của lò xo van giảm áp hơi nóng dn20. Lựa chọn đúng lưu lượng và áp suất giúp van hoạt động tốt hơn. 4.Không tuân thủ hướng dẫn về áp suất và nhiệt độ làm việc: Sử dụng van trong phạm vi áp suất và nhiệt độ được chỉ định để tránh hỏng hóc và an toàn. 5.Không thực hiện bảo trì định kỳ: Vệ sinh và kiểm tra van giảm áp hơi dn20 định kỳ để đảm bảo hoạt động hiệu quả. Bảo trì bao gồm kiểm tra độ kín khít, vệ sinh bề mặt, và thay thế linh kiện hỏng. 6.Van không hoạt động đúng áp suất đặt: Nguyên nhân: Có thể do van bị kẹt, đĩa van bị hỏng, hoặc lò xo không còn đàn hồi. Biện pháp xử lý: Kiểm tra và thay thế đĩa van, lò xo nếu cần. 7.Van bị rò rỉ: Nguyên nhân: Có thể do đường ống bị hỏng, đế van không kín, hoặc đĩa van dn20 không đóng chặt. Biện pháp xử lý: Kiểm tra và thay thế phần bị hỏng, vệ sinh đế van, và kiểm tra độ kín khít. 8.Không kiểm tra van trước khi lắp đặt: Nguyên nhân: van giảm áp hơi nóng dn20 trước khi lắp đặt để đảm bảo không có hỏng hóc hoặc vết nứt. Không tuân thủ hướng dẫn về áp suất và nhiệt độ làm việc: Nguyên nhân: Sử dụng van trong phạm vi áp suất và nhiệt độ được chỉ định để tránh hỏng hóc và an toàn. 9.Không thực hiện bảo trì định kỳ: Vệ sinh và kiểm tra van giảm áp hơi dn20 định kỳ để đảm bảo hoạt động hiệu quả. Bảo trì bao gồm kiểm tra độ kín khít, vệ sinh bề mặt, và thay thế linh kiện hỏng. 10.Không lắp đặt đường bypass: Đường bypass giúp vẫn có thể sử dụng hơi nóng khi sửa chữa.Hy vọng bạn tìm thấy thông tin hữu ích để tránh các sai lầm khi sử dụng và lắp đặt van giảm áp hơi nóng dn20!

Cấu tạo chi tiết của van giảm áp hơi nóng DN20

Bạn có bao giờ tò mò về cấu tạo bên trong của một van giảm áp DN20 chưa? Hãy cùng tôi “mổ xẻ” nó nhé!

Thân van

Thân van là phần chính của thiết bị, được làm từ vật liệu chịu nhiệt và áp suất cao. Nó giống như “bộ xương” của van, chịu trách nhiệm bảo vệ các bộ phận bên trong và kết nối van với hệ thống ống.

Cơ cấu điều khiển

Đây là “bộ não” của van, bao gồm lò xo điều chỉnh và màng ngăn (hoặc piston). Cơ cấu này phản ứng với những thay đổi áp suất, điều chỉnh độ mở của van để duy trì áp suất đầu ra ổn định.

Bộ phận cảm biến

Bộ phận này hoạt động như “cặp mắt” của van, liên tục theo dõi áp suất đầu ra và gửi tín hiệu đến cơ cấu điều khiển để thực hiện các điều chỉnh cần thiết.

Nguyên lý hoạt động của van giảm áp DN20

Bạn có thể tưởng tượng van giảm áp DN20 như một “người điều tiết giao thông” trong hệ thống hơi nước. Khi hơi nước áp suất cao đi vào van, nó tạo ra một lực đẩy lên màng ngăn hoặc piston. Lực này được cân bằng bởi lò xo điều chỉnh. Khi áp suất đầu ra tăng quá mức cài đặt, màng ngăn bị đẩy lên, khiến van đóng một phần, giảm lưu lượng hơi nước. Ngược lại, khi áp suất giảm, lò xo sẽ đẩy màng ngăn xuống, mở van ra, tăng lưu lượng. Quá trình này diễn ra liên tục, giúp duy trì áp suất đầu ra ổn định.

Ưu điểm nổi bật của van giảm áp hơi nóng DN20

Kiểm soát áp suất chính xác

Van giảm áp DN20 có khả năng kiểm soát áp suất với độ chính xác cao, thường trong khoảng ±1% của giá trị cài đặt. Điều này đặc biệt quan trọng trong các quy trình công nghiệp đòi hỏi độ ổn định cao như sản xuất thực phẩm hoặc dược phẩm.

Tiết kiệm năng lượng

Bằng cách duy trì áp suất hơi nước ở mức tối ưu, van giảm áp DN20 giúp tiết kiệm đáng kể năng lượng. Nó giống như việc bạn điều chỉnh vòi nước đúng mức thay vì mở hết cỡ – bạn vừa có đủ nước sử dụng, vừa không lãng phí.

Tăng tuổi thọ thiết bị

Áp suất cao không kiểm soát có thể gây hại cho các thiết bị trong hệ thống. Van giảm áp DN20 hoạt động như một “lá chắn bảo vệ”, giúp kéo dài tuổi thọ của toàn bộ hệ thống và giảm chi phí bảo trì.

Các loại van giảm áp hơi nóng DN20 phổ biến

Van giảm áp trực tiếp

Loại van này đơn giản và hiệu quả, thích hợp cho các ứng dụng có yêu cầu về áp suất không quá khắt khe. Nó hoạt động bằng cách cân bằng trực tiếp lực của lò xo với áp suất đầu ra.

Van giảm áp điều khiển bằng pilot

Đây là loại van phức tạp hơn nhưng có khả năng kiểm soát áp suất chính xác hơn. Nó sử dụng một van pilot nhỏ để điều khiển van chính, giúp đạt được độ ổn định cao hơn trong điều kiện làm việc khác nhau.

Tiêu chí lựa chọn van giảm áp hơi nóng DN20

Chọn đúng van giảm áp DN20 cũng quan trọng như việc chọn đúng chìa khóa cho ổ khóa vậy. Hãy xem xét kỹ các yếu tố sau:

Áp suất làm việc

Đảm bảo van bạn chọn có thể xử lý được áp suất đầu vào tối đa của hệ thống và có thể giảm xuống mức áp suất đầu ra mong muốn.

Lưu lượng hơi nước

Kiểm tra xem van có thể xử lý được lưu lượng hơi nước tối đa của hệ thống không. Van DN20 thường có thể xử lý lưu lượng từ 100 đến 500 kg/h tùy thuộc vào model.

Điều kiện môi trường

Xem xét nhiệt độ làm việc và môi trường xung quanh. Nếu môi trường có tính ăn mòn, bạn có thể cần chọn van với vật liệu đặc biệt.

Hướng dẫn lắp đặt van giảm áp hơi nóng DN20

Chuẩn bị trước khi lắp đặt

• Kiểm tra van và các phụ kiện đi kèm
• Đảm bảo đường ống sạch sẽ, không có cặn bẩn
• Chuẩn bị các công cụ cần thiết

Các bước lắp đặt chi tiết

1. Xác định vị trí lắp đặt: Van nên được lắp ở vị trí dễ tiếp cận để bảo trì
2. Lắp bộ lọc trước van để bảo vệ van khỏi cặn bẩn
3. Lắp van theo đúng hướng dòng chảy (thường được đánh dấu bằng mũi tên trên thân van)
4. Lắp van an toàn sau van giảm áp để bảo vệ hệ thống
5. Lắp đồng hồ đo áp suất trước và sau van để theo dõi hoạt động

Bảo trì và bảo dưỡng van giảm áp DN20

Lịch trình bảo trì định kỳ

Kiểm tra hàng tuần

• Kiểm tra rò rỉ
• Quan sát áp suất đầu ra

Bảo dưỡng hàng tháng

• Làm sạch bộ lọc
• Kiểm tra độ chính xác của đồng hồ đo áp suất

Đại tu hàng năm

• Tháo van để kiểm tra các bộ phận bên trong
• Thay thế các bộ phận bị mòn

Xử lý sự cố thường gặp

• Áp suất không ổn định: Kiểm tra màng ngăn hoặc piston
• Rò rỉ: Kiểm tra các mối nối và gioăng đệm
• Van không đóng kín: Kiểm tra bề mặt đế van và van chính

Ứng dụng của van giảm áp hơi nóng DN20 trong công nghiệp

Van giảm áp DN20 được sử dụng rộng rãi trong nhiều ngành công nghiệp:

• Ngành thực phẩm: trong các quá trình nấu và tiệt trùng
• Ngành dệt may: trong các quá trình xử lý vải
• Ngành hóa chất: trong các quá trình sản xuất đòi hỏi kiểm soát nhiệt độ chính xác
• Ngành dược phẩm: trong các thiết bị tiệt trùng và sấy khô

So sánh van giảm áp DN20 với các kích thước khác

So với van DN15, van DN20 có khả năng xử lý lưu lượng lớn hơn, phù hợp cho các hệ thống có nhu cầu hơi nước cao hơn. Tuy nhiên, nó vẫn nhỏ gọn hơn và linh hoạt hơn so với các van lớn hơn như DN25 hoặc DN32.

Xu hướng phát triển của van giảm áp hơi nóng DN20

Trong tương lai, chúng ta có thể thấy sự phát triển của van giảm áp DN20 theo hướng:

• Tích hợp công nghệ IoT để giám sát và điều khiển từ xa
  • Sử dụng vật liệu mới nhẹ hơn, bền hơn
  • Tăng cường khả năng tự điều chỉnh để đáp ứng với các thay đổi đột ngột trong hệ thống

  Kết luận

  Van giảm áp hơi nóng DN20 là một thiết bị nhỏ gọn nhưng đóng vai trò quan trọng trong việc kiểm soát áp suất hơi nước trong các hệ thống công nghiệp. Với khả năng kiểm soát chính xác, tiết kiệm năng lượng và tăng tuổi thọ thiết bị, nó là một khoản đầu tư đáng giá cho bất kỳ hệ thống hơi nước nào.

  Khi lựa chọn và sử dụng van giảm áp DN20, hãy nhớ xem xét kỹ các yếu tố như áp suất làm việc, lưu lượng hơi nước và điều kiện môi trường. Đồng thời, đừng quên thực hiện bảo trì định kỳ để đảm bảo hiệu suất tối ưu của van.

  Cuối cùng, hãy nhớ rằng mỗi hệ thống hơi nước là duy nhất. Nếu bạn còn băn khoăn, đừng ngần ngại tham khảo ý kiến của chuyên gia. Họ có thể giúp bạn chọn được giải pháp phù hợp nhất cho nhu cầu cụ thể của mình.

  Câu hỏi thường gặp

  1. Van giảm áp hơi nóng DN20 có thể sử dụng cho các loại chất lỏng khác ngoài hơi nước không?
     • Mặc dù được thiết kế chủ yếu cho hơi nước, một số model có thể sử dụng cho khí nén hoặc nước nóng. Tuy nhiên, bạn nên kiểm tra kỹ thông số kỹ thuật hoặc tham khảo ý kiến nhà sản xuất trước khi sử dụng cho các chất lỏng khác.
  2. Làm thế nào để biết khi nào cần thay thế van giảm áp DN20?
     • Các dấu hiệu cần thay thế bao gồm: không thể duy trì áp suất ổn định, rò rỉ liên tục, hoặc có dấu hiệu mòn nghiêm trọng khi kiểm tra bên trong. Thông thường, tuổi thọ của van có thể từ 5-10 năm tùy thuộc vào điều kiện sử dụng.
  3. Có thể sử dụng van giảm áp DN20 trong hệ thống hơi nước siêu nhiệt không?
     • Một số van giảm áp DN20 đặc biệt có thể được sử dụng cho hơi nước siêu nhiệt, nhưng bạn cần chọn model được thiết kế cụ thể cho mục đích này. Hãy kiểm tra kỹ thông số kỹ thuật và tham khảo ý kiến nhà sản xuất.
  4. Làm thế nào để điều chỉnh áp suất đầu ra của van giảm áp DN20?
     • Thông thường, bạn có thể điều chỉnh áp suất đầu ra bằng cách xoay vít điều chỉnh trên van. Xoay theo chiều kim đồng hồ để tăng áp suất và ngược chiều kim đồng hồ để giảm áp suất. Tuy nhiên, hãy đọc kỹ hướng dẫn sử dụng vì quy trình có thể khác nhau giữa các model.
  5. Van giảm áp DN20 có cần được cách nhiệt không?
     • Trong hầu hết các trường hợp, cách nhiệt cho van giảm áp DN20 là một ý tưởng tốt. Nó giúp giảm tổn thất nhiệt, tăng hiệu suất và bảo vệ người vận hành khỏi bỏng do tiếp xúc với bề mặt nóng. Tuy nhiên, hãy đảm bảo rằng việc cách nhiệt không cản trở việc bảo trì và điều chỉnh van.
